商品情報 Product Information

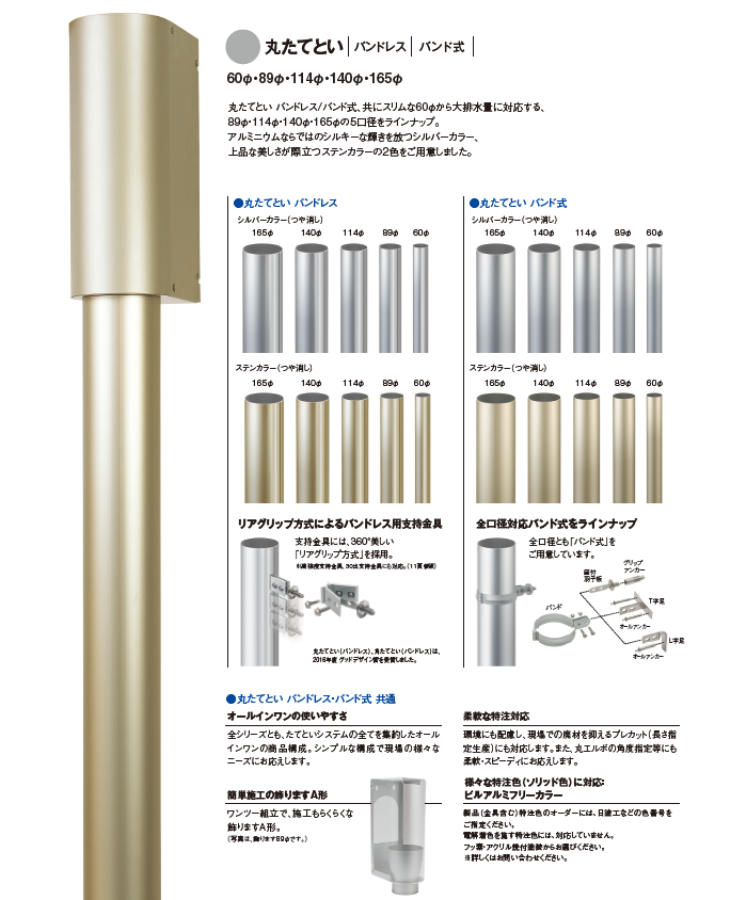

ビルアルミ 丸たてとい(バンドレス/バンド式)

"美"は、細部に宿る。

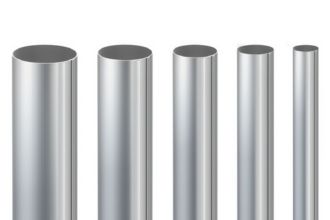

丸たてとい バンドレス/バンド式ともに、スリムな60Φたてといから大排水量に対応する、89φ・114φ・140φ・165φの5口径をラインナップ。アルミニウムならではのシルキーな輝きを放つシルバーカラー、上品な美しさが際立つステンカラーの2色をご用意しました。
仕様変更:2023年5月より排水カバーは設計変更にともない、仕様が変更されています。
[2016年度グッドデザイン賞受賞商品]
製品紹介・品質性能

●オールインワンの使いやすさ
全シリーズ、たてといシステムのすべてを集約したオールインワンの商品構成。かつシンプルな構成で、現場の様々なニーズにお応えします。
●簡単施工の飾りますA形
ワンツー組立で、施工が簡単な飾りますをご用意しています。
※詳細はお問い合わせください。
●柔軟な特注対応
環境配慮の考えから、現場での廃材を少なくするためにプレカット加工(長さ指定の生産)にも対応しています。また、丸エルボの角度変更指定等も可能です。
※納期・価格等はお問い合わせください。
●ざまざまな特注色に対応
製品(金具含む)特注色のオーダーには、日塗工などの色番号をご指定ください。
※電解着色を施す特注色には対応しておりません。フッ素・アクリル焼付塗装からお選びください。
※納期・価格等はお問い合わせください。
●リアグリップ方式によるバンドレス用支持金具
支持金具には、360°美しい「リアグリップ方式」を採用。丸たてとい・角たてといともに、3種類の支持金具をご用意しました。
また、バンドレス支持金具はナットin構造で施工性が向上。施工スピードを向上させます。

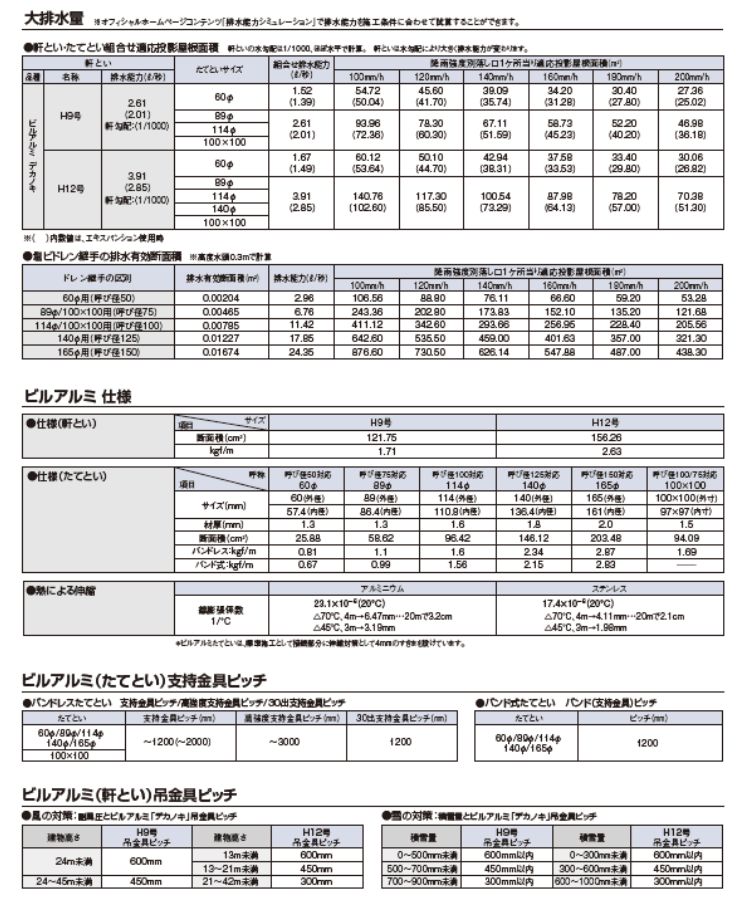

●3種の支持金具と対応ピッチについて
・30出支持金具(1200ピッチ)
・支持金具(~1200、~2000ピッチ)
[標準支持金具ピッチについて]
一般的に広く使われているピッチは1200mmですが、共通仕様書などには2000mmとあります。両方の試験結果を比較すると70kgまでは同等の結果になり、座付羽子板の変形も少ないことから、支持金具ピッチを2000mmとして使用することは充分可能であると判断します。試験結果により、支持金具ピッチは1200mm~2000mmの範囲を標準として使用してください。
※詳しくはカタログをご覧になるか、お問い合わせください。
・高強度支持金具(~3000ピッチ)
[高強度支持金具ピッチについて]
高強度支持金具の荷重試験結果により、荷重100kgでの変位量・変形量もわずかで高強度を保持した支持金具性能を確認しました。そのため高強度支持金具は、~3000mmの範囲のピッチでご使用ください。
※詳しくはカタログをご覧になるか、お問い合わせください。
※内部配管としてはご使用いただけません。

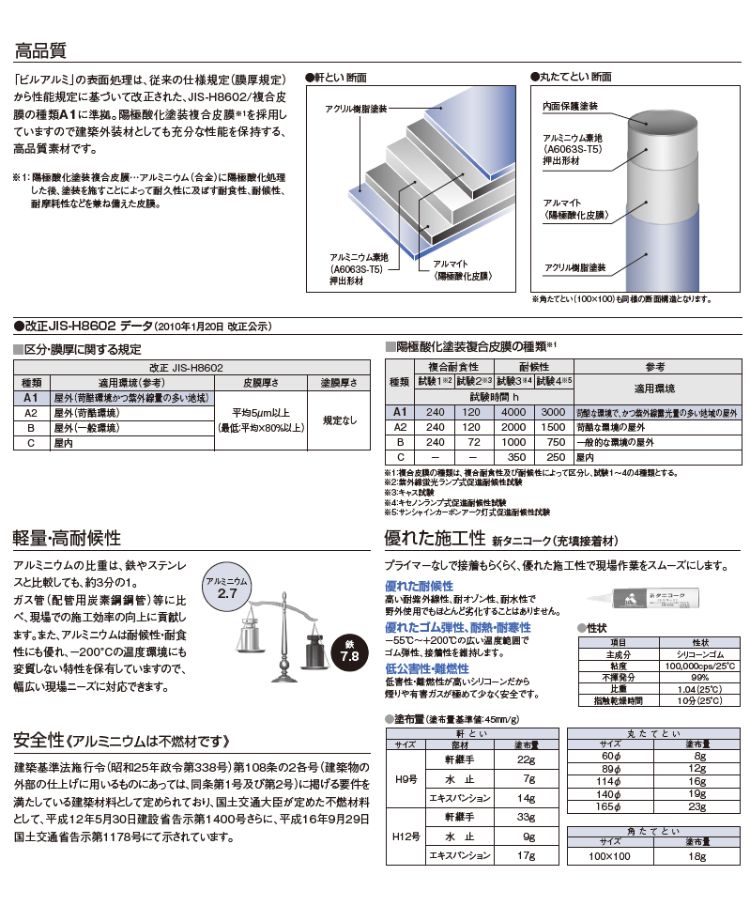

●ビルアルミの表面処理について
従来の仕様規定(膜厚規定)から性能規定に基づいて改定された、JIS-H8602/複合皮膜の種類A1に準拠。陽極酸化塗装複合皮膜を採用しているため、建築外装材としても充分な性能を保持する、高品質素材です。
※陽極酸化塗装皮膜とは…アルミニウム(合金)に陽極酸化処理を施した後、塗装をすることによって耐久性に影響する耐食性・耐候性・耐摩耗性などを兼ね備えた皮膜のこと。
●軽量・高耐候性
アルミニウムの比重は、鉄やステンレスと比較しても約3分の1の重さ。ガス管(配管用炭素鋼鋼管)等に比べ、現場での施工効率の工場に貢献します。また、アルミニウムは耐候性・耐食性にも優れ、-200℃の温度環境にも変質しない特性を保有しているため、幅広い現場ニーズに対応できます。
●安全性・不燃材として
建築基準法施工令(昭和25年政令第338号)第108条の2各号(建築物の外部の仕上げに用いるものにあたっては、同条第1号及び第2号)に掲げる要件を満たしている建築材料として定められており、国土交通大臣が定めた不燃材料として、平成12年5月30日建設省告示第1400号さらに、平成16年9月29日国土交通省告示第1178号にて示されています。

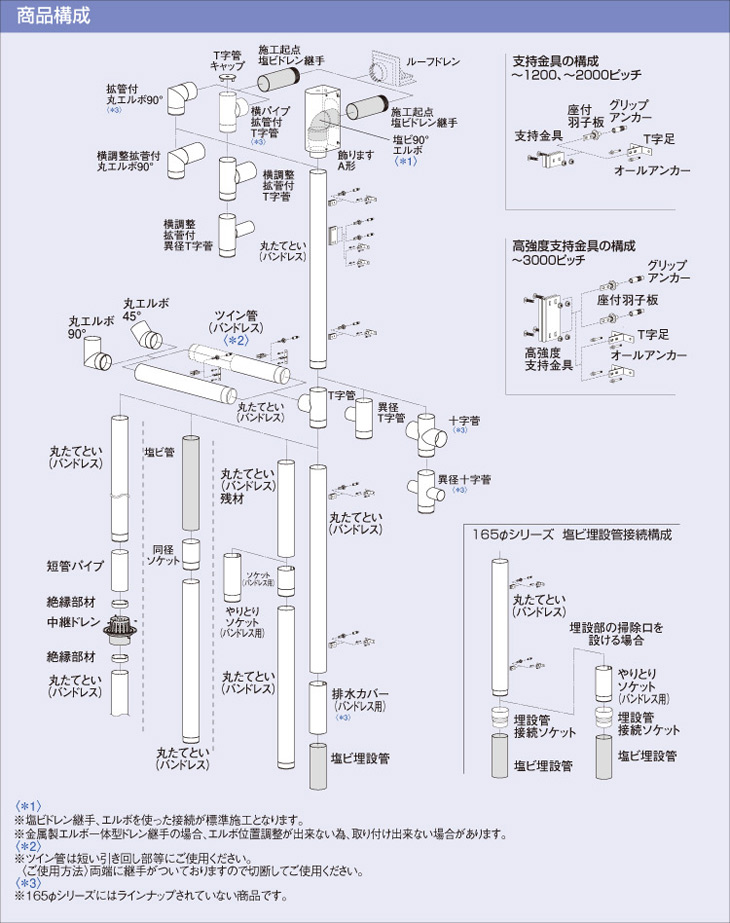

商品構成(バンドレス)

※バンド式の商品構成の確認は、電子カタログをご覧になるかお問い合わせください。
〈1〉ルーフドレンからの接続は、塩ビドレン継手、エルボを使った接続が標準施工となります。金属製エルボ一体型ドレン継手の場合、エルボ位置調整ができない為、取り付けできない場合があります。
〈2〉ツイン菅は短い引き回し部等にご使用ください。
(※ご使用方法:両端に継手がついておりますので切断してご使用ください。)
〈3〉排水カバーは、165Φたてとい商品にはラインナップされておりません。
カラーラインナップ
●ステンカラー(つや消し)
●特注色対応
※特注色は日塗工などの色番号をご指定ください。
※電解着色を施す特注色は対応いたしかねます。フッ素・アクリル焼付塗装からお選びください。
※納期・価格についてはお問い合わせください。
ラインナップ
・ビルアルミ丸たてとい60Φ(バンド/バンドレス)
・ビルアルミ丸たてとい89Φ(バンド/バンドレス)
・ビルアルミ丸たてとい114Φ(バンド/バンドレス)
・ビルアルミ丸たてとい140Φ(バンド/バンドレス)
・ビルアルミ丸たてとい165Φ(バンド/バンドレス)
