ＨＡＣＯ／ＧＨ１５号

商品情報 Product Information

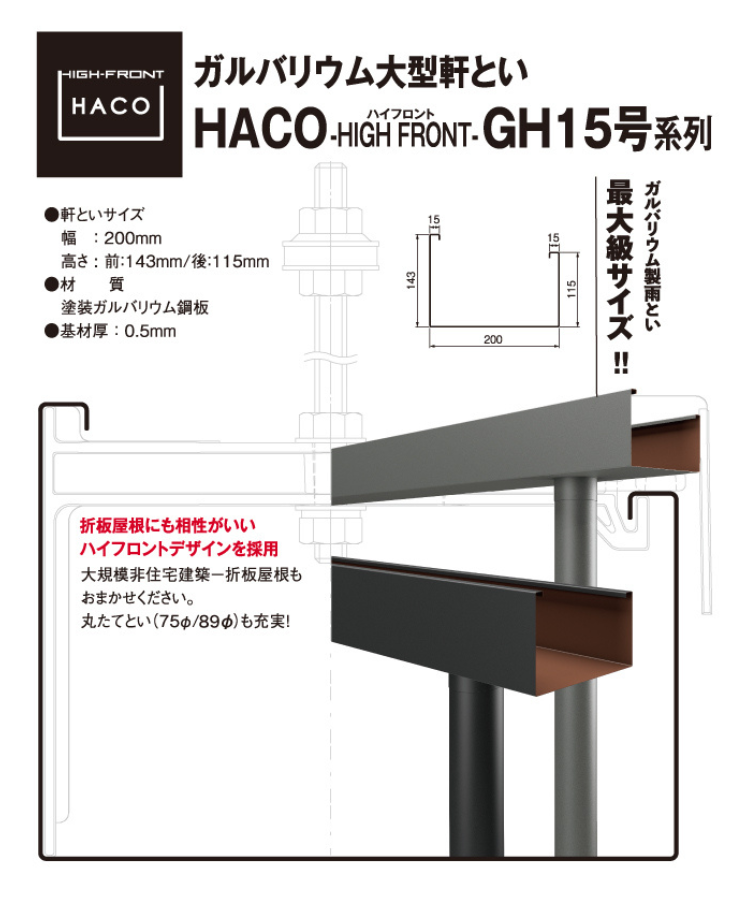

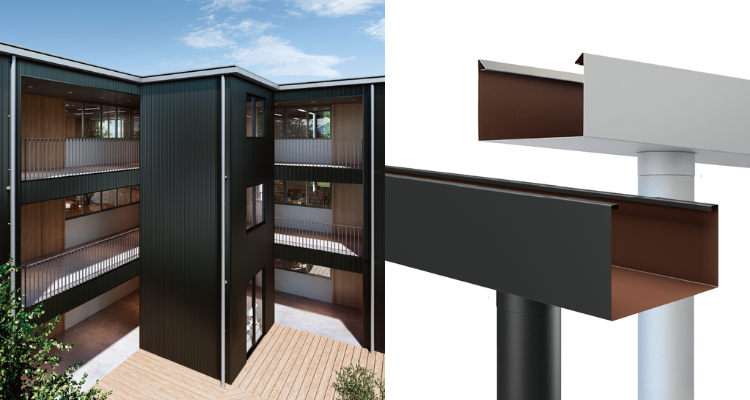

大型建築で魅せる樋。

国家方針でもある建築の木造化、木質化。中低層建築物向けに開発された、大型軒とい「HACO HIGH FRONT-GH15号/GH12号」。軒といを大型化する事により、たてとい（落とし箇所）の数量削減や、施工工数の低減に繋がります。

GH15号は、国内ガルバリウム雨とい最大級サイズで販売中。

製品紹介

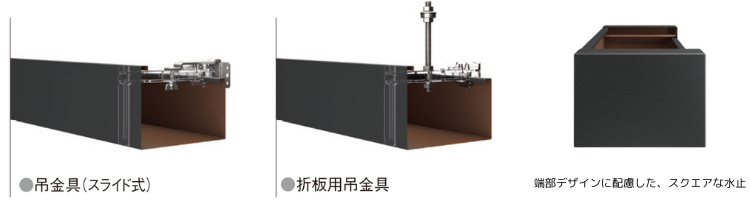

●端部デザインに配慮した、スクエアな水止
ハイフロント形状の軒といでありながら、水止はHACOシリーズ共通のスクエアなシンプルデザイン。
GH15号とGH12号の併用でも、トータルな美しさを保ちます。

●吊金具だから、軒といのラインもスッキリ
受金具にありがちなラインの見え方が変わります。
吊金具で建築デザインを邪魔しません。

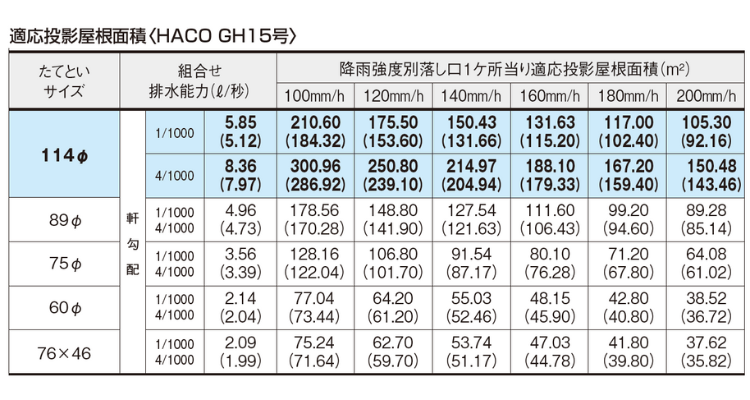

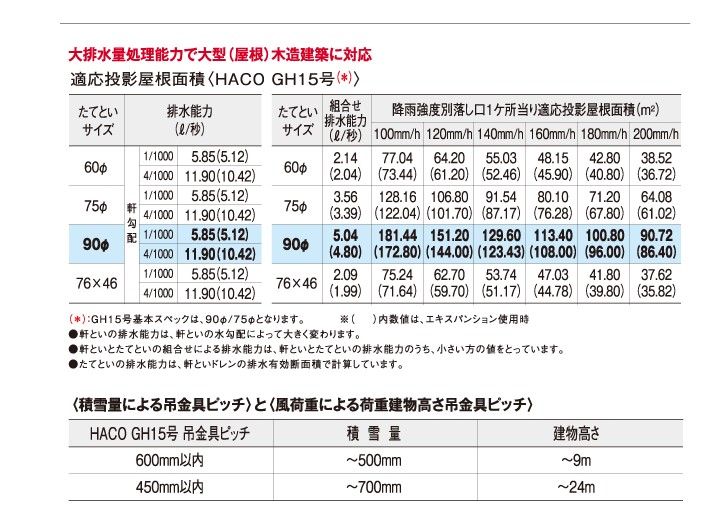

能力・性能

※（）内数値は、エキスパンション使用時の数値となります。
●軒といの排水能力は、軒といの水勾配によって大きく変わります。
●軒といとたてといの組み合わせによる排水能力は、軒といたてといの排水能力のうち、小さい方の値を基準として計算します。
●たてといの排水能力は、軒といドレンの排水有効断面積で計算しています。

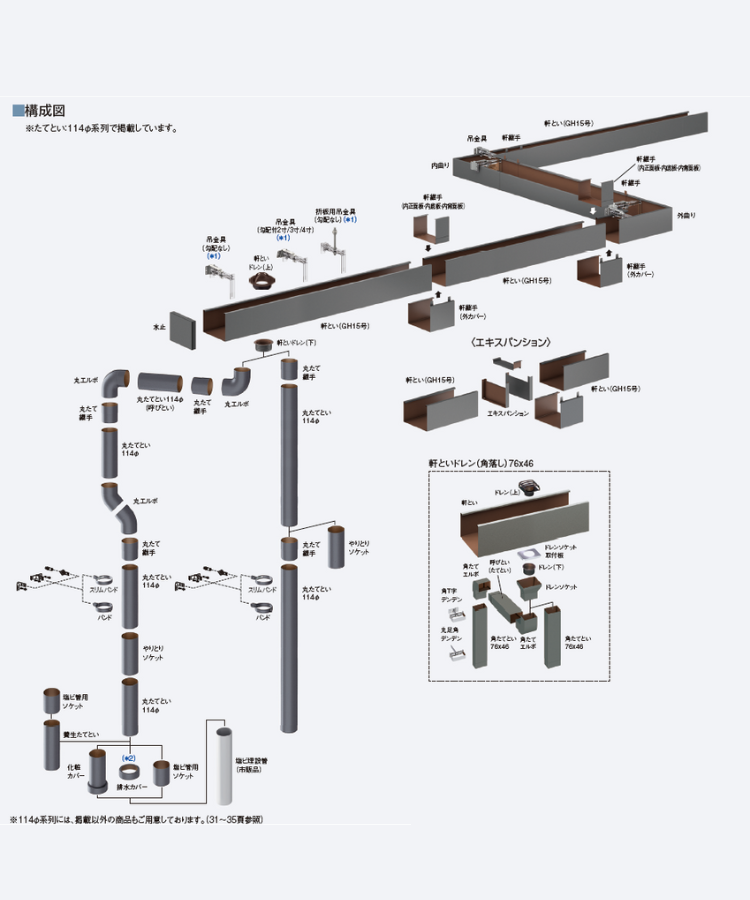

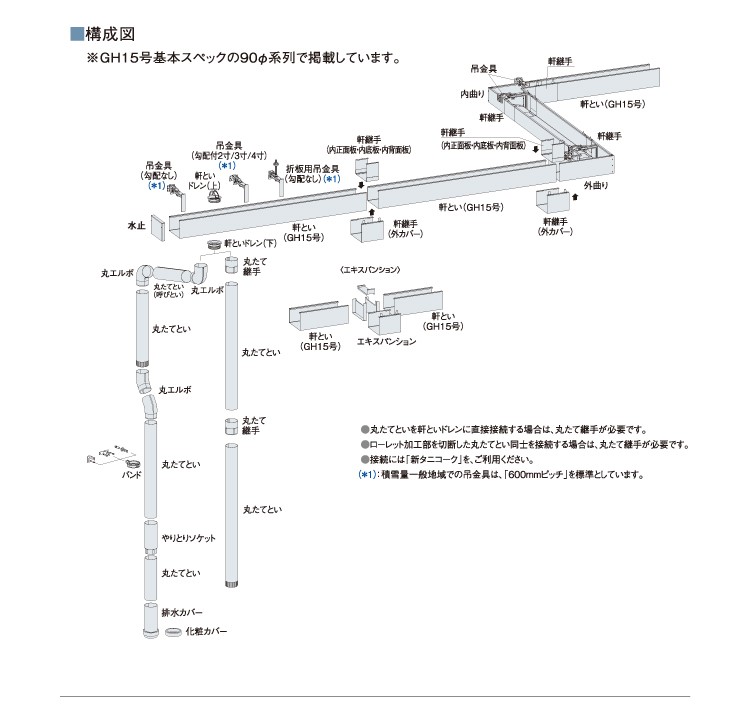

商品構成

◆施工時の注意点◆
●丸たてといを集水器に直接接続する場合は、丸たて継手が必要です。
●丸たてとい同士を接続する場合は、丸たて継手が必要です。
●丸エルボと丸たてといを直接接続する場合は、水下側に丸たて継手が必要です。（114Φのみ）
●「エキスパンション」部材は、16mごとに1箇所の目安でお使いください。
●製品の接続においては、「新タニコーク」をご使用ください。

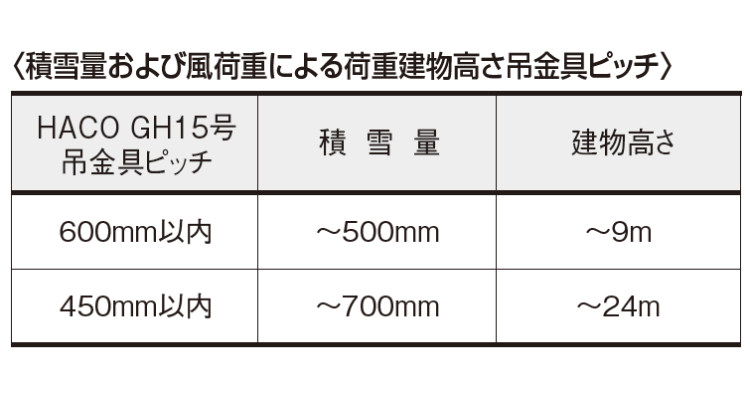

※積雪量一般地域での吊り金具は、「600mmピッチ」を標準としています。
※塩ビ埋設管（VP/VU100）に接続の場合には、塩ビ管用ソケットが必要になります。

◆ご注意◆
豪雨の場合、雨が一時的に雨といを飛び越えることがあり、特に谷部など雨の集中するところはその傾向にあります。

※丸たてとい構成は、各たてとい系列構成図をご覧ください。

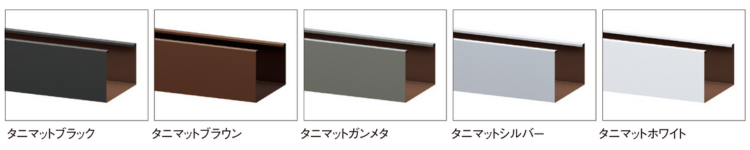

タニマットカラー

雨といとしての耐候性をさらに向上。
住宅分野で信頼を得た5色のタニマットカラー

※タニマットカラーのご注意※
タニマットカラーには、汚れ防止（雨垂れ防止）のための表面加工は施しておりません。
また、タニマットホワイトは色及び軒といの形状特性により、他の軒といやタニマットカラーと比較して、汚れが目立つ事がございます。
定期的な清掃をおすすめするとともに、汚れ等が許容できない場所でのご使用はお控えください。
●吊金具は既製品以外の勾配にも幅広く受注対応しております。
※ご発注後、約2週間の納期を要します。
